Descripción

Con el uso de las unidades láser alcanzará una alineación exacta que le permitirá reducir el desgaste de la correa y fallos en rodamientos y engranajes.

El alineador PAT viene con dos unidades transmisores láser, cada una equipada con dos guías por resorte para su sujección en las ranuras de la polea. El sistema está equipado con guías extraíbles de diferentes tamaños para ajustarse a los tamaños estándar de la polea (6 mm - 40 mm). Opcionalmente también están disponibles como accesorios guías adicionales para la alineación de correas dentadas.

El uso de dos transmisores de láser con objetivos integrados, hace que sea muy fácil de averiguar qué tipo de adaptación que se requiere. El desplazamiento paralelo es el error angular, son inmediatamente visibles para técnico de mantenimiento. En muy poco tiempo se puede comprobar si las poleas se encuentran alineadas o no.

El proceso de alineación es sumamente sencillo, se activa el láser y se ve si llega a las marcas de la unidad receptora. Si fuese necesario, se realizarán los ajustes necesarios de la máquina hasta que las líneas láser queden alineadas al comprobar que las marcas están centradas en ambas unidades.

Con la ayuda del Fixturlaser PAT, nunca tendrá dudas sobre si sus correas de transmisión están o no alineadas. Utilizando la ranura como referencia, obtendrá una alineación exacta que reducirá el desgaste de la correa, las fallas en rodamientos y las vibraciones.

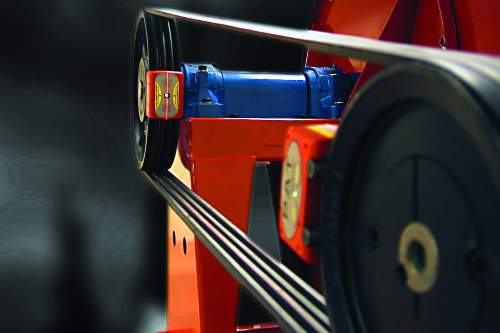

Dos transmisiones con un haz visible de línea láser rojo

El Fixturlaser PAT se entrega con dos transmisores de láser en línea, equipado cada uno con dos guías taradas por resorte que encajan en los canales de la polea. El uso de dos transmisores de láser con blancos integrados hace que sea muy fácil encontrar el tipo de alineación requerido. El desplazamiento (offset) paralelo, el error angular y la torsión aparecen instantáneamente visibles ante el operario. A los pocos minutos, el operario puede determinar si la máquina necesita o no alineación.

Montaje de los transmisores

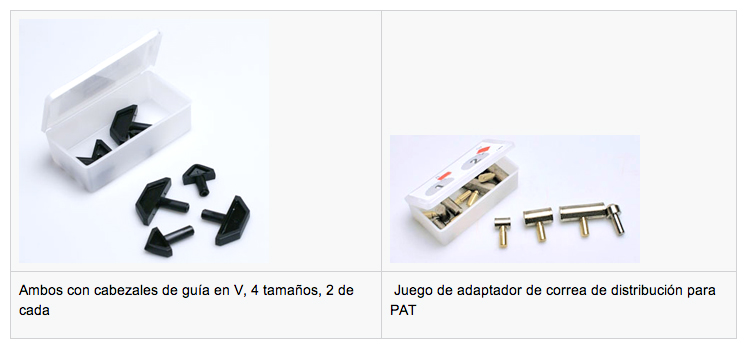

Las unidades Fixturlaser PAT se montan fácilmente en las poleas. La sonda del mecanismo de resorte detecta el centro de la ranura de la correa. Los imanes industriales integrados acoplan las unidades a la polea en un encaje perfecto. El Fixturlaser PAT va provisto con guías extraíbles de varios tamaños para acoplarse a dimensiones de polea estándar A-E (de 6 mm a 40 mm). Existen como accesorio guías adicionales para la alineación de correas de distribución.

Proceso de alineación con Fixturlaser PAT

La línea de láser roja visible facilita determinar la posición de sus máquinas accionadas por correa.

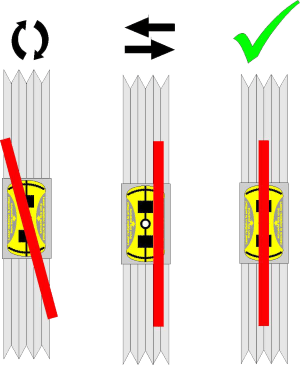

El proceso de alineación es tan fácil como el montaje. Sólo hay que encender los láseres y observar la unidad montada en el lado opuesto. El láser dibuja una línea sobre el rótulo del blanco según se ve en la ilustración situada a la izquierda. En caso necesario, se ajusta la máquina hasta que las líneas de láser se hallan alineadas con la marca central en ambas unidades.
